所在地： 東京都 中野区
土地面積： 246.56㎡
延床面積： 774.47㎡
土地の形状： その他変形地
施工会社： 大同工業株式会社
- 納谷建築設計事務所（株）
- >
- PROTO 〜都市のキューブ〜
PROTO 〜都市のキューブ〜
-
新井の変形５差路の角に建つPROTO。３６のマスの組合せで出来ているのが解ります。テトリスの様相。
-

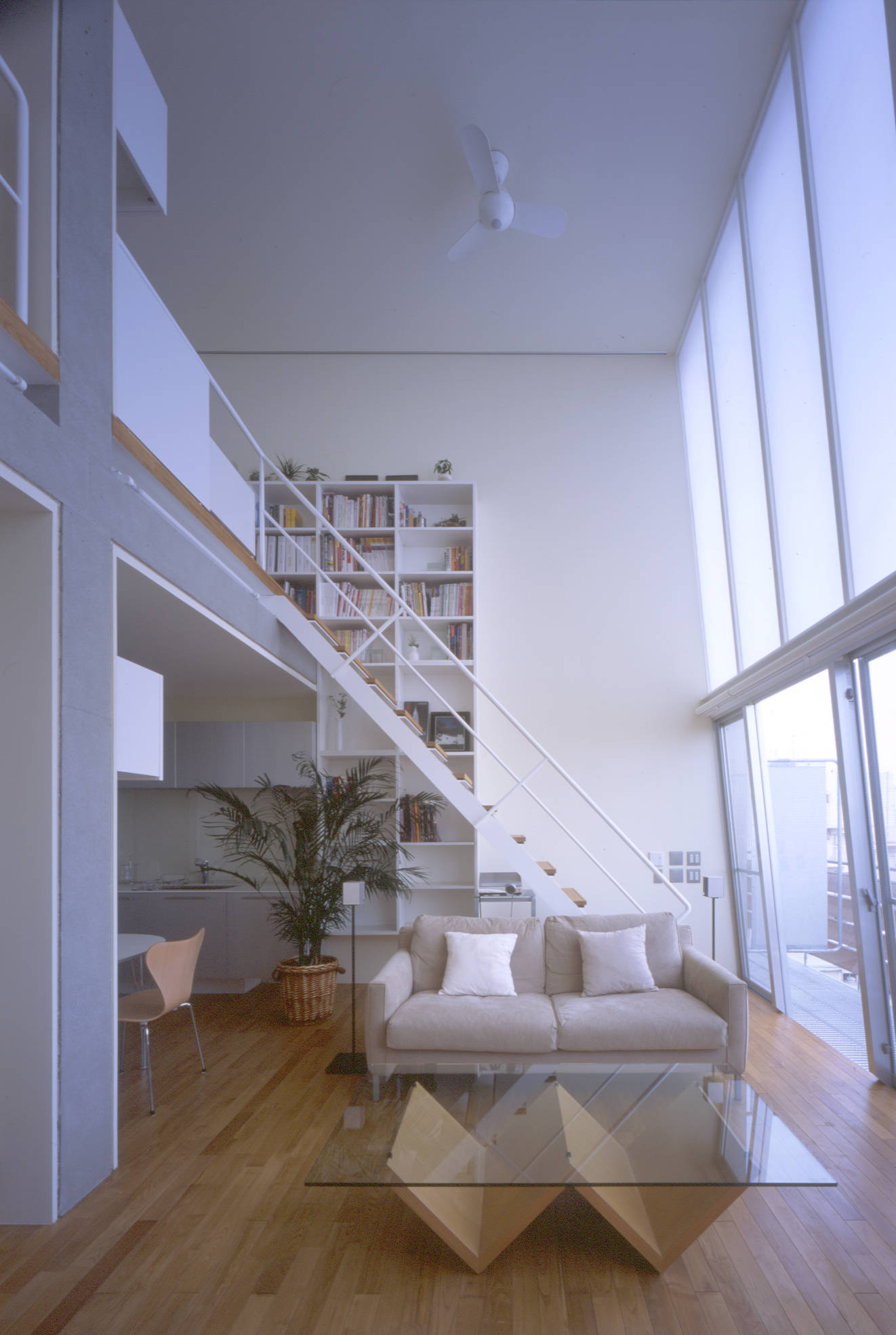

４つのマスを使ったダイナミックな吹き抜けの空間。
-
４つのマスを繋いだ吹抜けを介して西側の街並みが見えます。
-

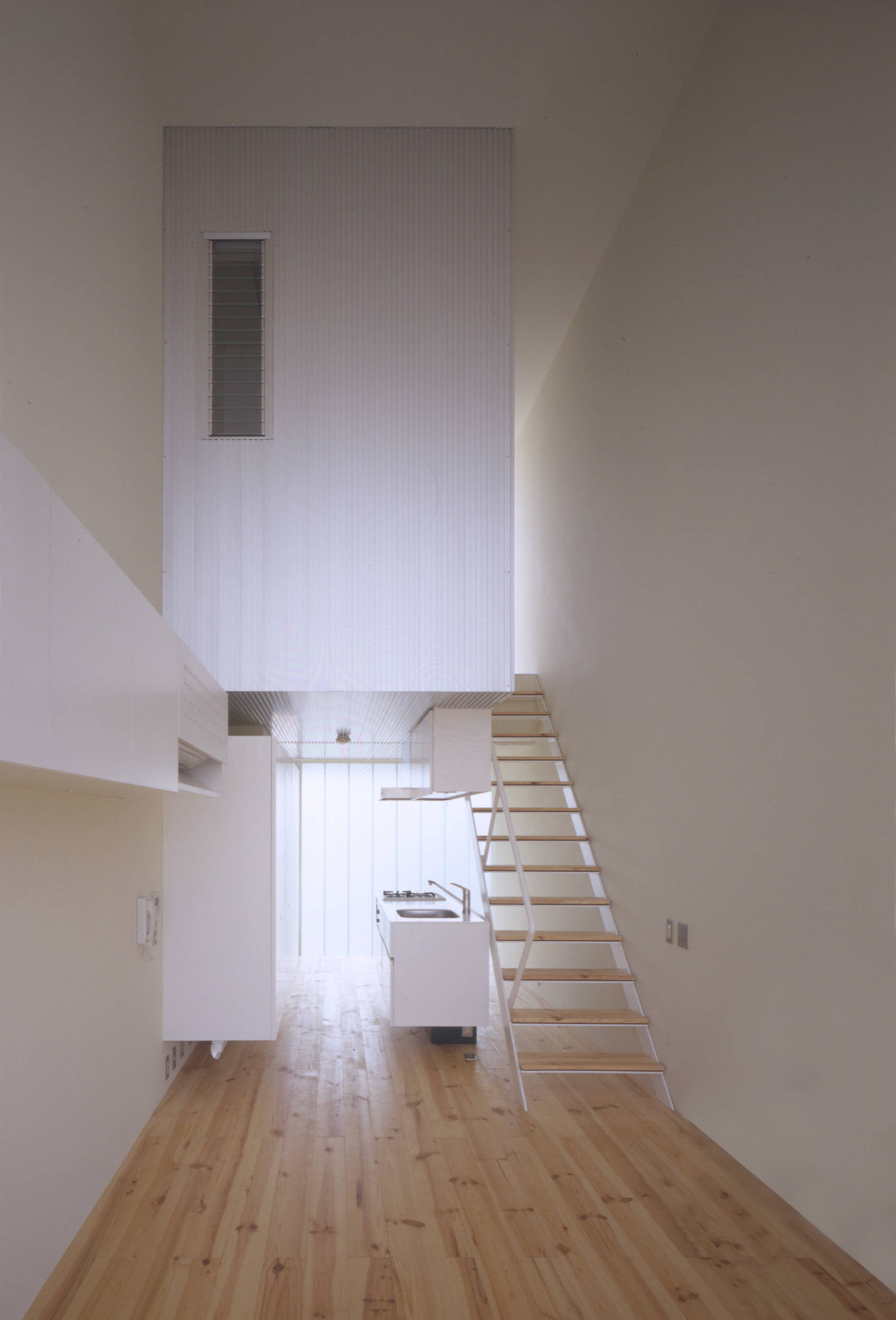

２つのマスを上下に繋いだメゾネットタイプの住戸です。ダイナミックな吹抜けに浮かぶ水周りの箱の横に玄関があります。
-

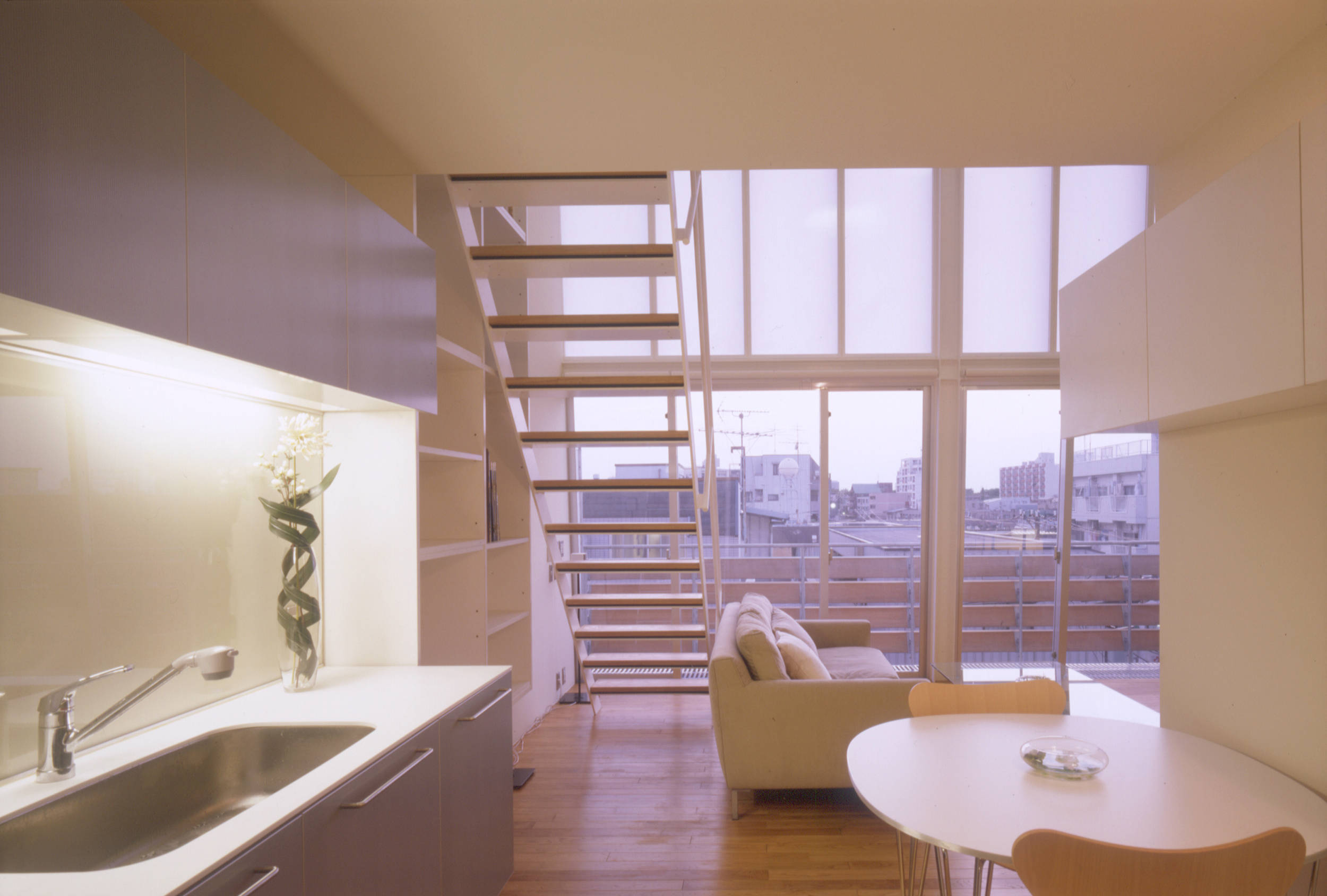

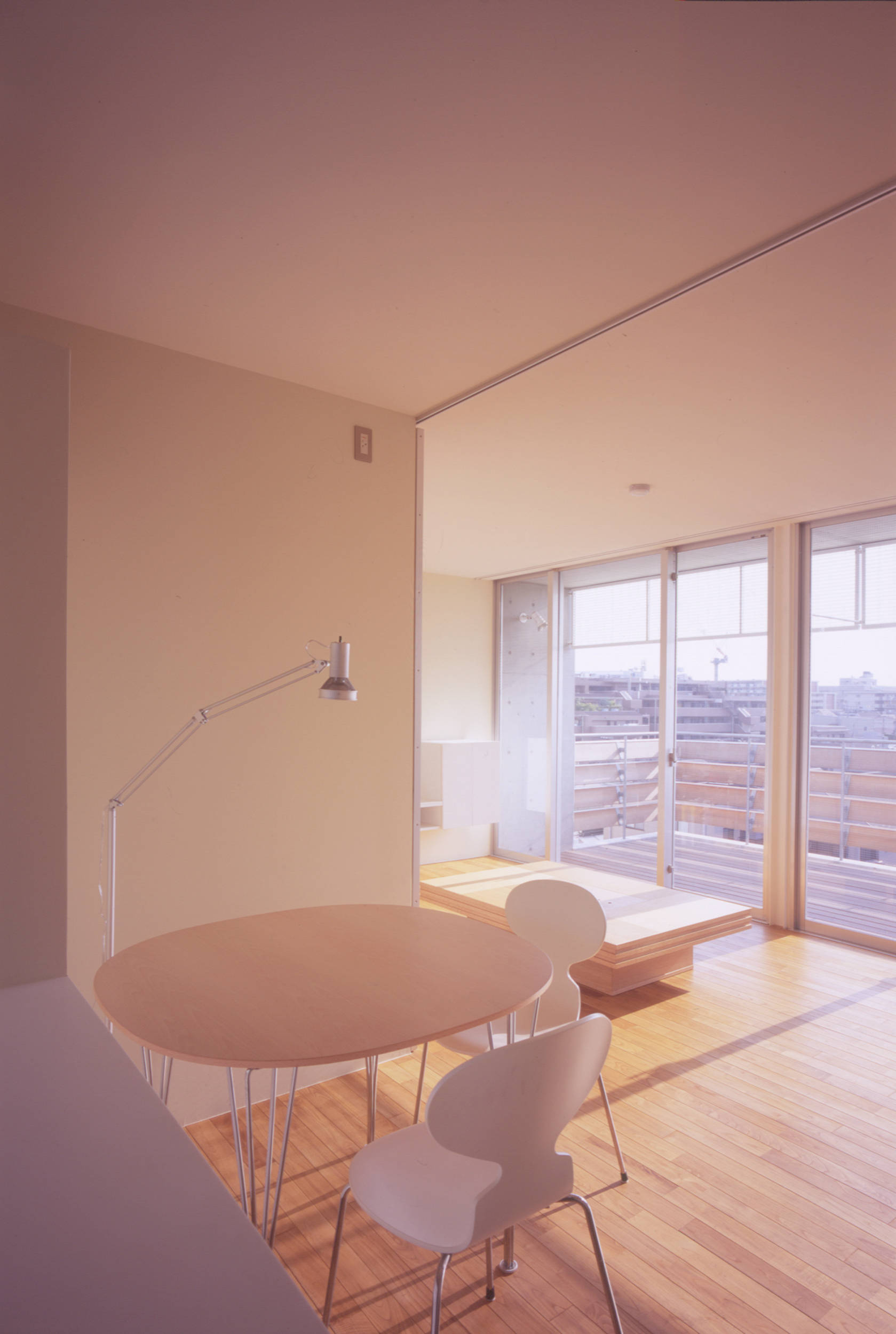

２つのマスを横につながった住戸タイプ。間口いっぱいの大きなサッシの先にバルコニーが繋がります。
-

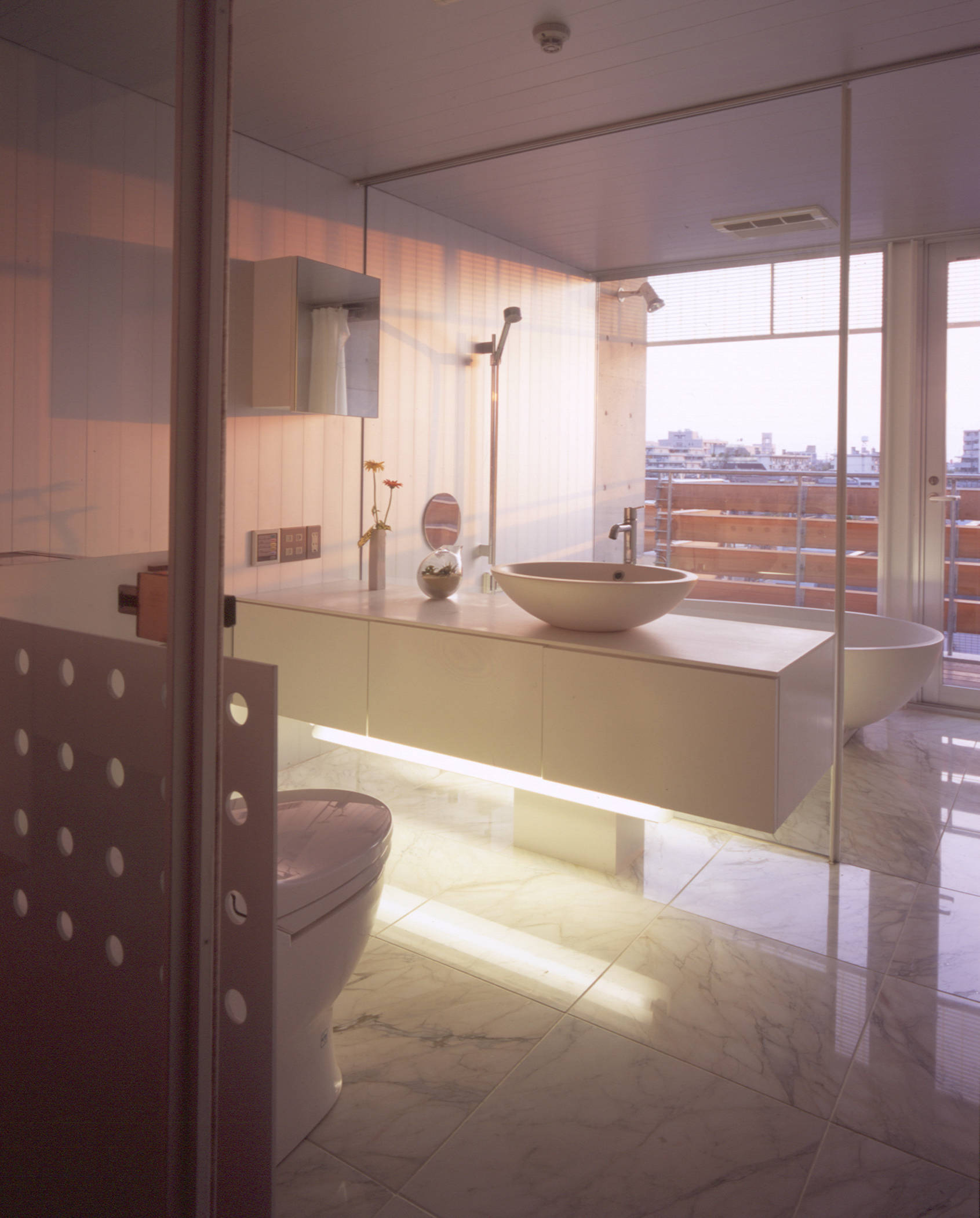

一マスを使った筒状の水周りです。奥まで光が届き、明るい浴室が出来ました。
-

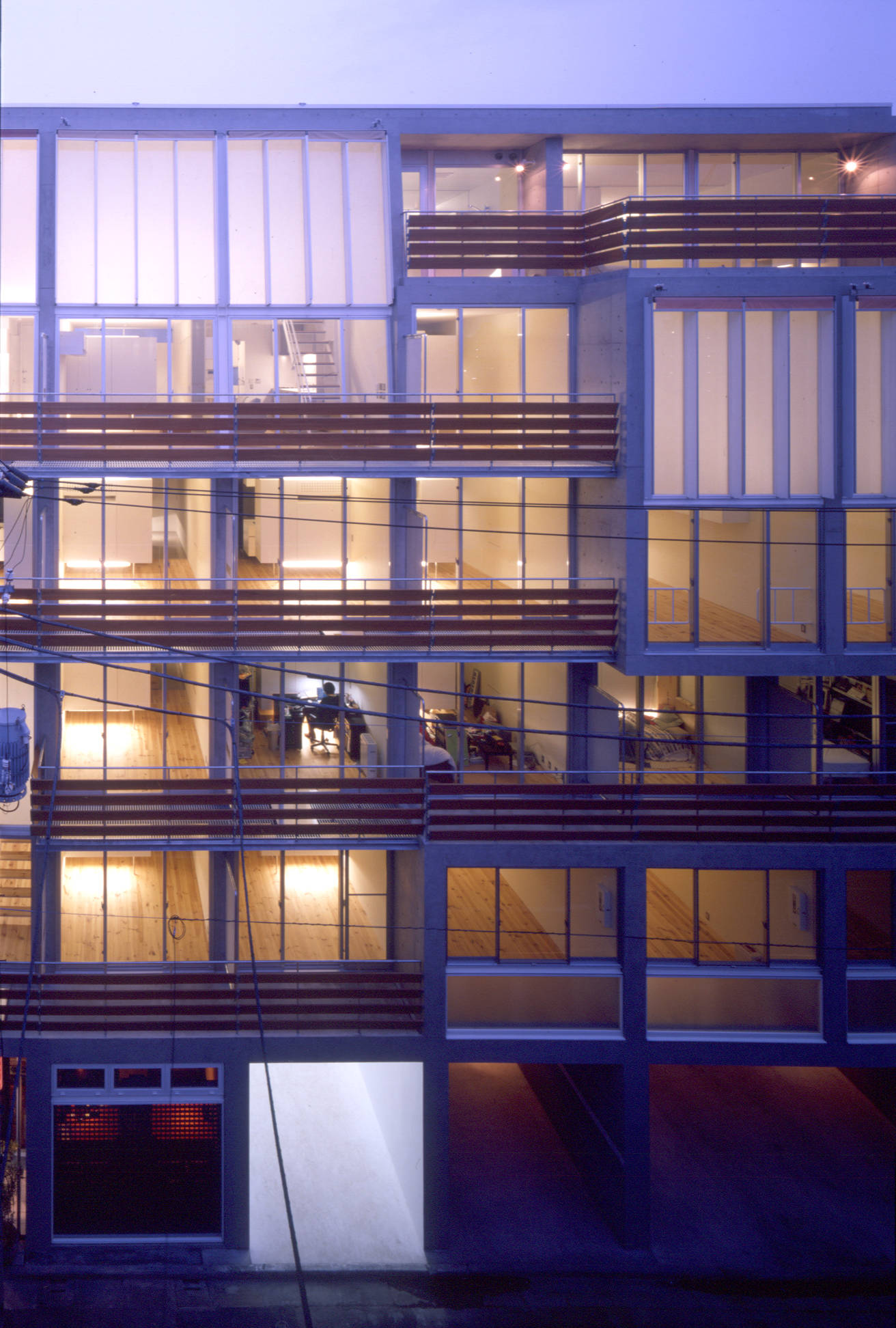

夕景に浮かぶPROTO。グランドレベルの白く光るマスがPROTOのエントランスです。
作品紹介
敷地は東京・新井の変型五差路に突き出すようなところです。そこに、単身者向けのいわゆる賃貸ワンルームマンションを計画することになりました。
敷地形状と法的条件から横に６スパン、縦に６層、計３６マスの空間を積層して計画しています。３６マスの１段目には、エントランスと駐車スペース、テナントを割当て、２段目以降にオーナー２世帯住居を含む住戸を計画しました。住戸は、様々なバリエーションを持たせるために、マスを水平方向や垂直方向に繋ぎました。
自由に組合わせた住戸群は、住人の生活を豊かにすることはもちろん、その豊かさは端的に建築のファサードに現れ、街（都市）に表情をつくります。またいくつかの住戸は、前面道路いっぱいに張出させ、色とりどりの外付けスクリーンをつけました。混在しているメゾネットタイプの住戸は、内部では２層分のダイナミックな吹抜けを内包し、同時に街にダイナミズムを与えます。
新井薬師に限らず、同じ街の同じ通り沿いには同じような規模の建築が建ちます。建築が通りに対して凸凹のファサードを持ち、街に変化を与えることで、都市に均一ではない変化に富んだ潤いを提供できればと思います。
設計担当：納谷学、磯貝慶、出原賢一
構造設計：かい構造設計 寺門規男
構造形式：RC扁平ラーメン構造
掲載誌 :
『THE BIG BOOK OF LOFTS』
『建築家のデザイン集合住宅』
『新建築 2003.09号』
『BRUTUS 2002.11.01/2003.09.01号』
『住宅建築 2003.08号』
『建築マップ東京2』
『TITLE 2003.07号』
『Lives 2003.06/07』
『TOKYO BROS 2002.09号』
『TOKYO 1週間 2003.02.04号』
『Casa BRUTUS 2002.07』
『AERA DESIGN ニッポンのデザイナー100人』
『COLLINS DESIGN NEW APARTMENTS』
『Lives 2006.02/03』
『リフォーム建築に役立つ 浴室洗面トイレ』
『ART BOX VOL.3 現代日本の建築』
『ディテール2009年秋季号』
